Компонент "iFrame"

1. Опис

Дозволяє вбудувати в динамічну сторінку (форму) документи, відео та інтерактивні медіафайли та інші частини вмісту з інших джерел.

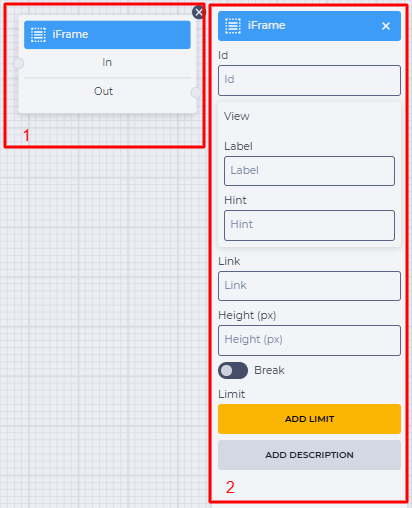

Блок (Рис. 1(1)) використовується у полі для побудови схеми. При натисканні на блок відкривається панель налаштувань даного компонента (Рис. 1(2)).

1.1. Блок "iFrame"

Блок складається з таких елементів:

1. Назви компонента;

2. Гілка "In" - гілка, що приймає (з'єднує з іншим блоком);

3. Гілка "Out" - вихідна (з'єднує з наступним блоком) гілка.

При наведенні на поле "Out" з'являється перемикач, який дозволяє з'єднати цей компонент з компонентом, який вже має з'єднання.

Наявність іконки позначає, що перемикач увімкнено, і цей компонент можна з'єднати з компонентом, який уже має з'єднання.

Зміна положення перемикача видаляє вихідну гілку цього компонента.

Кнопка видаляє блок зі схеми.

1.2. Панель налаштувань "iFrame"

Складається з таких елементів:

1. Поле "Id";

2. Елемент "View";

3. Поле "Link";

4. Поле “Height (px)”;

5. Перемикач "Break";

6. Елемент "Limit";

7. Елемент "Add description".

1.2.1. Поле "Id"

У цьому полі задається назва* (унікальна в межах схеми) - службова назва, що не відображається на сторінці. Використовується як змінна для подальшого доступу до значень.

1.2.2. Елемент "View"

Призначений для налаштування відображення.

Складається з таких полів:

1. Label;

2. Hint.

1.2.2.1. Label

У цьому полі можна задати позначку.

1.2.2.2. Hint

У цьому полі можна задати підказку.

1.2.3. Поле "Link"

У це поле задається посилання, яке викликається в динамічній сторінці (формі).

1.2.4. Поле “Height (px)”

У цьому полі задається висота блоку в динамічному вікні, в якому відображатимуться дані, що передаються посиланням.

1.2.5. Перемикач "Break"

Відповідає за закінчення виконання схеми.

- ініціює закінчення виконання схеми після цього компонента;

- перемикач у вимкненому положенні.

1.2.6. Елемент "Limit"

Призначений для визначення максимальної кількості проходжень через цей компонент.

Натискання на кнопку "Add limit" додає поле "Max" та кнопку "Delete limit".

У полі “Max” вказується кількість можливих проходжень.

Якщо через компонент проходження буде більше, ніж зазначено в полі "Max", то використовуватиметься гілка "failover", яка з'являється в блоці компонента при установці ліміту.

Натискання на кнопку "Delete limit" забирає ліміт, повертаючи кнопку "Add limit".

Рис. 2. Встановлення ліміту

1.2.7. Елемент "Add description"

Натискання на кнопку "Add description" додає поле "Description" та кнопку "Delete description".

У полі "Description" вказується опис — коментарі до компонента.

Натискання на кнопку "Delete description" прибирає опис, повертаючи кнопку "Add description".

Рис. 3. Елемент "Add description"
