Компонент "Ringback"

1. Опис

Призначений для налаштування гудків, або звукових файлів до початку розмови.

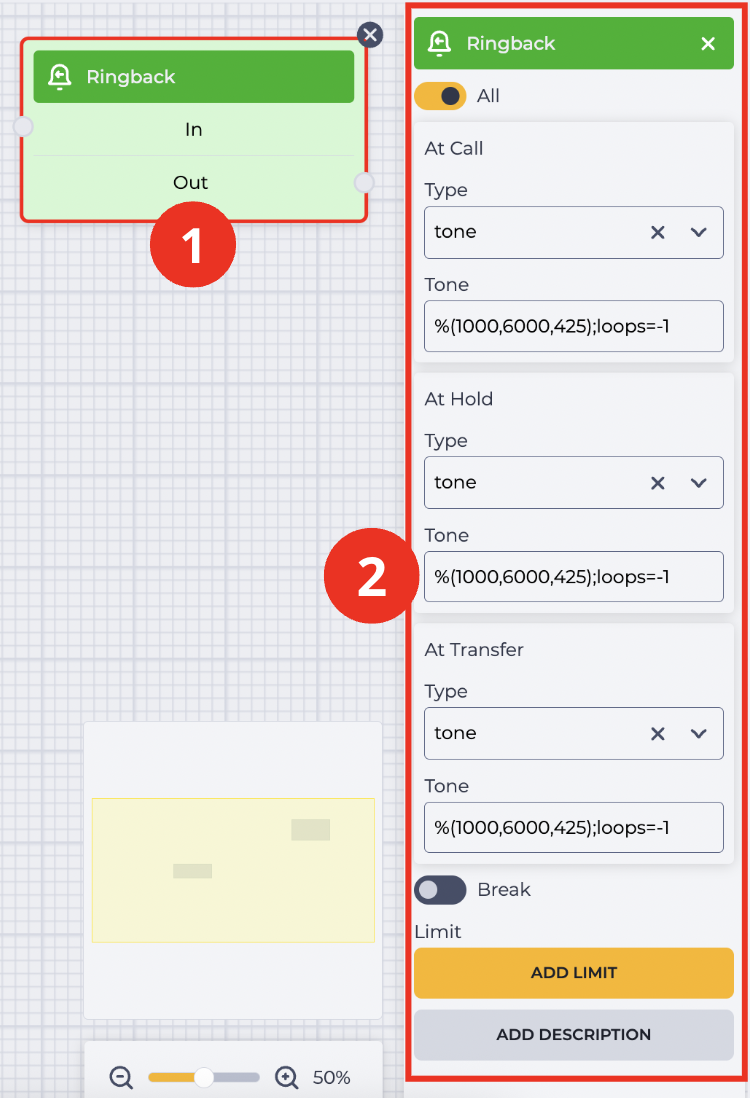

Блок (Рис. 1(1)) використовується у полі для побудови схеми. При натисканні на блок відкривається панель налаштувань даного компонента (Рис. 1(2)). У схемі ставиться перед компонентом "Ring ready".

1.1. Блок "Ringback"

Блок складається з таких елементів:

1. Назви компонента;

2. Гілка "In" - гілка, що приймає (з'єднує з іншим блоком);

3. Гілка "Out" - вихідна (з'єднує з наступним блоком) гілка.

При наведенні на поле "Out" з'являється перемикач, який дозволяє з'єднати цей компонент з компонентом, який вже має з'єднання.

Наявність іконки позначає, що перемикач увімкнено, і цей компонент можна з'єднати з компонентом, який уже має з'єднання.

Зміна положення перемикача видаляє вихідну гілку цього компонента.

Кнопка видаляє блок зі схеми.

1.2. Панель налаштувань "Ringback"

Складається з таких елементів:

1. Перемикач "All";

2. Розділ "At Call";

3. Розділ "At Hold";

4. Розділ "At Transfer";

5. Перемикач "Break";

6. Елемент "Limit";

7. Елемент "Add description".

1.2.1 Перемикач "All"

Відповідає за використання налаштувань зазначених у цьому компоненті.

- не використовувати налаштування;

- використовувати налаштування.

1.2.2 Розділ "At Call"

Призначений для налаштування звукового файлу, або гудків, під час дзвінка.

Складається з поля "Type" і поля, яке залежить від вибору в полі "Type".

Поле "Type" призначене для вибору типу звуків. Доступні такі варіанти:

• tone;

• file.

У разі, коли обрано тип tone, друге поле відповідає за код тону гудків і називається "Tone".

У разі, коли обрано тип file, друге поле відповідає за вибір файлу, який програватиметься замість гудків, і називається "Media file". Під час натискання на поле "Media file" відкривається список медіафайлів, які додані на сторінці "Медіафайли".

1.2.3 Розділ "At Hold"

Призначений для налаштування звукового файлу, або гудків, під час утримання дзвінка.

Складається з поля "Type" і поля, яке залежить від вибору в полі "Type".

Поле "Type" призначене для вибору типу звуків. Доступні такі варіанти:

• tone;

• file.

У разі, коли обрано тип tone, друге поле відповідає за код тону гудків і називається "Tone".

У разі, коли обрано тип file, друге поле відповідає за вибір файлу, який програватиметься замість гудків, і називається "Media file". Під час натискання на поле "Media file" відкривається список медіафайлів, які додані на сторінці "Медіафайли".

1.2.4 Розділ "At Transfer"

Призначений для налаштування звукового файлу, або гудків, при переведенні дзвінка на іншого оператора.

Складається з поля "Type" і поля, яке залежить від вибору в полі "Type".

Поле "Type" призначене для вибору типу звуків. Доступні такі варіанти:

• tone;

• file.

У разі, коли обрано тип tone, друге поле відповідає за код тону гудків і називається "Tone".

У разі, коли обрано тип file, друге поле відповідає за вибір файлу, який програватиметься замість гудків, і називається "Media file". Під час натискання на поле "Media file" відкривається список медіафайлів, які додані на сторінці "Медіафайли".

1.2.5. Перемикач "Break"

Відповідає за закінчення виконання схеми.

• – ініціює закінчення виконання схеми після цього компонента;

• – перемикач у вимкненому положенні.

1.2.6. Елемент "Limit"

Призначений для визначення максимальної кількості проходжень через цей компонент.

Натискання на кнопку "Add limit" додає поле "Max" та кнопку "Delete limit".

У полі “Max” вказується кількість можливих проходжень.

Якщо через компонент проходження буде більше, ніж зазначено в полі "Max", то використовуватиметься гілка "failover", яка з'являється в блоці компонента при установці ліміту.

Натискання на кнопку "Delete limit" забирає ліміт, повертаючи кнопку "Add limit".

Рис. 2. Встановлення ліміту

1.2.7. Елемент "Add description"

Натискання на кнопку "Add description" додає поле "Description" та кнопку "Delete description".

У полі "Description" вказується опис — коментарі до компонента.

Натискання на кнопку "Delete description" прибирає опис, повертаючи кнопку "Add description".

Рис. 3. Елемент "Add description"
